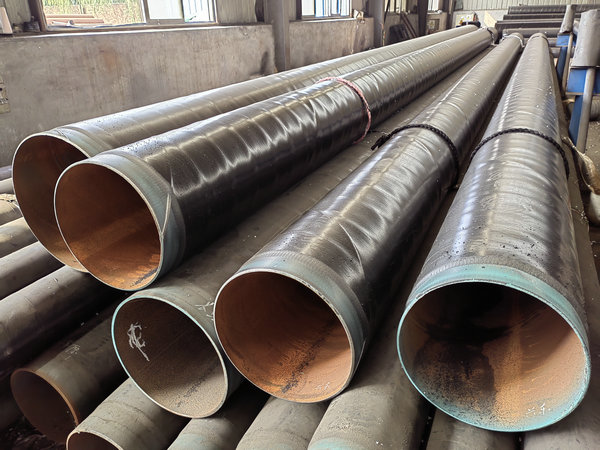

环氧煤沥青防腐钢管就是我们常说的几布几油，常见的有一布两油，二布三油，五布三油，七布四油。环氧煤沥青防腐蚀涂料由环氧与煤沥青两种主要成分组成，是甲（环氧）乙（固化剂）双组份涂料，具有优良的附着力、坚韧性、耐潮湿、耐水、耐化学介质，具有防止各种离子穿过漆膜的性能，具有与被涂物件同膨胀同收缩的特性。漆膜从不脱落、龟裂，防腐层厚度可达0.5-1.0mm 。环氧煤沥青是性价比较高的一种防腐形式，工程实测表明，用环氧煤沥青外加阴极保护，石油、燃气管道使用二十年基本没有发生腐蚀现象。环氧煤沥青防腐螺旋钢管组份为环氧煤沥青底漆和面漆，都是以环氧树脂和煤沥青为主要成膜物，添加各种防锈颜料、绝缘性填料、增韧剂、流平剂、稀释剂、防沉剂等制成。直埋钢质供水管作为一项民生性的基础设施，主要是用于为百姓生活供水。直埋钢质供水钢管主要被埋在地下，往往容易被腐蚀，从而严重地影响供水管道系统的功能。因此，往往会在直埋钢质供水管的管道加上一层防腐层，预防其被腐蚀遭遇损坏。防腐层对于埋地管道的寿命来说是至关重要的，采用喷砂除锈其质量标准达到Sa2.5底漆表干后涂刷面漆和包扎玻璃丝布，底漆和遍面漆涂刷的时间间隔不超过24小时。环氧煤沥青涂料采用双组份，常温固化型的涂料；玻璃丝布采用干燥、脱蜡、无捻、封边、中碱、经纬密度为10*12根/cm~12*12根/cm的玻璃丝布。面漆涂刷后立即包扎玻璃丝布，玻璃丝布的压边宽度为30-40mm,接头搭接长度不小于100mm，各层搭接接头相互错开。玻璃丝布油浸透率达95%以上，不得出现大于50mm*50mm的空白，管端留出150-250mm阶梯形搭茬。管道接口处施工要在试压合格后进行,新旧防腐压边不小于50mm，接头搭接长度不得小于100mm，接茬处应粘接牢固、严密。钢管外壁涂层机构：一底两面一布两面，干膜总厚度400μm，外防腐施工完毕后按设计要求或给水排水管道工程施工及验收规范中相对应的要求进行质量检测。
