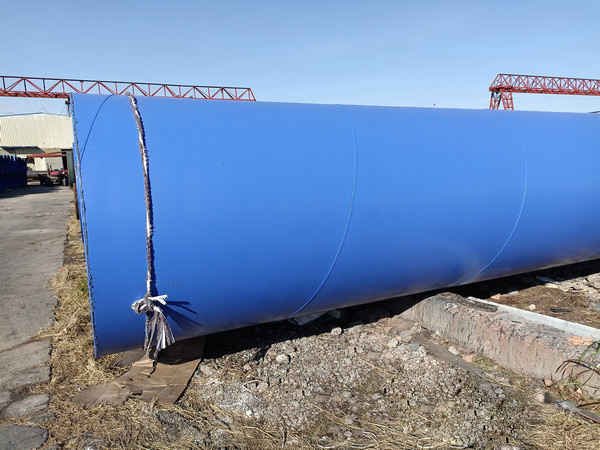

市政给排水涂塑复合钢管现场补口（二）：9.应按照涂料生产厂家使用说明书的要求调配底漆并均匀涂敷。可采用便携式电磁测厚仪测量环向焊缝附近任意8个点的涂层厚度，取其平均值为涂层厚度，结果应符合CJ/T 120 的要求。一般补口区的涂层厚度为原涂层的1.5倍。10.热收缩带安装时，宜控制火焰强度，缓慢加热。加热过程中，不应对热收缩带上任意一点长时间烘烤。收缩过程中，用指压法检查胶的流动性，手指压痕应自动消失。收缩后，热收缩带与聚乙烯层搭接宽度应不小于100 m.采用热收缩带时，还应采用固定片固定，周向搭接宽度应不小于80 mm.11.热收缩带安装完成后，应逐个检查补口外观，表面要求光滑平整、无皱折、无气泡和无空鼓。涂层两端坡角处与热收缩带贴合紧密无间，表面应无烧焦碳化现象且热收缩带周向有胶粘剂均匀滋出痕迹。12.热收缩带安装完成后，应逐个检查厚度，并符合表11的要求。13.热收缩带安装 完成后，应采用电火花检漏仪逐个进行针孔检查,检漏电压为15 kV.如出现针孔，应重新补口，直至合格。14.热收缩带安装 完成后，应采用便携式剥离强度测定装置检验剥离强度。检验时，可用红外线测温仪监测剥离条根部温度，温度宜为15 C~25 C。对钢管和聚乙烯防腐层的剥离强度都不应小于50N/cm，并且80%的表面呈内聚破坏;当剥离强度超过100 N/cm时，可以呈界面破坏，剥离面的底漆应完整附着在钢管表面。15.补口全部完成后，现场应保持整洁,要将残存的易燃、有毒物质及其它杂物清除干净，避免经防腐后的管道长时间暴露。
