CJ/T120-2016给水涂塑复合钢管：

一、概述

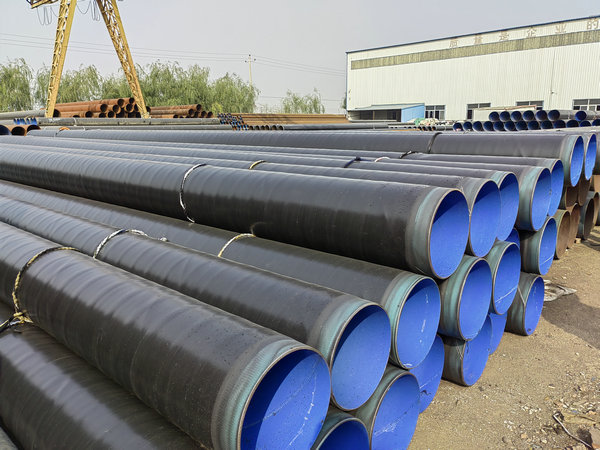

CJ/T120-2016中CJ为城建两个汉字的头一个拼音字母组成；T指的是推荐的意思；120为标准编号；2016则是指此标准于2016年颁布并实施。CJ/T120-2016为中华人民共和国城镇建设行业标准，按照GB/T1.1给出的规则起草完成，起草单位包括中国建筑金属结构协会、天津友发钢管集团股份有限公司、浙江金洲管道科技股份有限公司、上海昊力涂塑钢管有限公司等单位。给水涂塑复合钢管简称涂塑钢管，指的是以钢管为基管，以塑料粉末为涂层材料，通过吸涂、喷涂等涂塑工艺在其内表面熔融涂敷塑料层、在其外表面熔融涂敷塑料层或用另外工艺在外表面涂敷上其他材料防腐层的钢塑复合管。CJ/T120-2016给水涂塑复合钢管属于我国城建部行业标准，同时标准规定了给水涂塑复合钢管产品的相关技术规范。

二、范围

CJ/T120-2016给水涂塑复合钢管标准规定了给水涂塑复合钢管（以下简称涂塑钢管）的术语和定义、分类和标记、材料、要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于公称尺寸不大于DN2000、输送介质温度低于45摄氏度的给水涂塑钢管的设计、制造和检验。对于非螺纹连接的涂塑钢管、管件的涂塑工艺和涂层要求宜可参照本标准执行。

三、规范性引用文件

下列文件对于CJ/T120-2016给水涂塑复合钢管的应用是必不可少的，注明日期的引用文件，仅注日期的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。GB/T1033塑料、非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法；GB/T1040.1塑料拉伸性能的测定第1部分：总则；GB/T1633热塑性塑料维卡软化温度（VST）的测定；GB/T2914塑料氯乙烯均聚和共聚树脂挥发物（包括水）的测定；GB/T3091低压流体输送用焊接钢管；GB/T6554电气绝缘用树脂基反应复合物第2部分：试验方法-电气用涂塑粉末方法；GB/T7306所有部分（55°密封管螺纹）；GB/T8163流体输送用无缝钢管；GB/T8923.1-2009涂敷涂料前钢材表面处理，表面清洁度的目视评定，第1部分：未涂敷过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级；GB/T9119板式平焊钢制管法兰；GB/T9124钢制管法兰；GB/T13295水及燃气用球墨铸铁管、管件和附件；GB/T17219生活饮用水输配水设备及防护性材料的安全性评价标准；CJ/T156沟槽式管接头；SY/T5037普通流体输送管道用埋弧焊钢管。

四、材料

1、基管（工作钢管）：基管采用焊接钢管时，应符合GB/T3091的规定；基管采用螺旋缝埋弧焊钢管时应符合SY/T5037的规定；基管采用无缝钢管时应符合GB/T8163的规定。

2、法兰：用于涂塑钢管连接的钢制管法兰的型式和尺寸应符合GB/T9119或其他相应标准的规定；钢制管法兰的材质和公差应符合GB/T9124的规定。

3、聚乙烯树脂粉末：用于涂塑的聚乙烯粉末性能应符合以下规定：密度＞0.91克/立方厘米，检验方法按照GB/T1033标准之规定；拉伸强度＞0.98Mpa，检验方法按照GB/T1040.1标准之规定；断裂伸长率＞300％，检验方法按照GB/T1040.1标准之规定；维卡软化点＞85摄氏度，检验标准按照GB/T1633标准之规定；不挥发物含量＞99.5％，检验方法按照GB/T2914标准之规定；卫生性能（输送饮用水）应符合GB/T17219标准之规定。

4、环氧树脂粉末：用于涂塑的环氧树脂粉末性能应符合以下规定：密度1.3-1.5克/立方厘米，检验方法按照GB/T1033标准之规定；不挥发物含量＞99.5％，检验方法按照GB/T6554标准之规定；水平流动性22-28mm，检验方法按照GB/T6554标准之规定；胶化时间≤200摄氏度/S，检验方法按照GB/T6554标准之规定；卫生性能（输送饮用水）应符合GB/T17219标准之规定。

五、技术要求

1、外观：涂塑钢管的外观应平整光滑、色泽均匀、无伤痕、针孔和粘附异物等缺陷。DN≤150的涂塑钢管应为使用性平直，或经供需双方协商规定钢管弯曲度指标；DN＞150的涂塑钢管弯曲度应不大于钢管全长的0.2％；两个端面应于钢管轴线垂直。用于焊接连接的涂塑钢管应去除管端部位的内外涂层，管端预留长度为100-150mm。涂塑钢管涂层的颜色可由供需双方协商确定。

2、尺寸：涂塑钢管内外涂层的厚度应符合CJ/T120-2016《给水涂塑复合钢管》标准之规定。公称尺寸不大于DN150的涂塑钢管定尺长度宜为6米，其全长允许偏差-0、+20mm；公称尺寸大于150时，钢管单支长度宜为6-12米，也可根据供需双方协定的定尺长度，其允许偏差为订货长度的（0-2）％。

3、性能

1、针孔试验：涂塑钢管内表面宜用电火花检测仪检测，无电火花产生。

2、附着力：聚乙烯涂层附着力应不小于30N/cm；环氧树脂涂层附着力应不低于3级。

3、弯曲性能：公称尺寸不大于DN50的涂塑钢管按7.6进行弯曲后，涂层不应发生裂纹或剥离。

4、压扁试验：公称尺寸大于DN50的涂塑钢管按7.7进行压扁后，涂层不应发生裂纹或剥离。

5、冲击性能：涂塑钢管按7.8进行冲击试验后，涂层不应发生裂纹或剥离。

6、卫生性能：输送饮用水的涂塑钢管卫生性能应符合GB/T17219标准中的规定。
