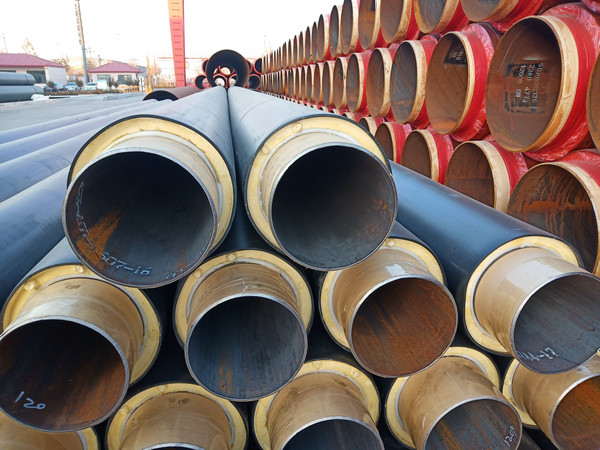

DN50（外径60.3mm）聚氨酯保温钢管：DN50的钢管属于公称通径，实际的钢管外径为57mm（公制管尺寸）和60.3mm（英制管尺寸），在选购的时候一定要注明钢管实际外径是57mm还是60.3mm，避免出错而造成不必要的损失。DN50（外径60.3mm）聚氨酯保温钢管外护管密度测试按《塑料密度与相对密度试验方法》GB/T1033中浸渍法执行，碳黑弥散度测试按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》GB/T29047-2012的要求进行。碳黑弥散度应通过在显微镜下观察塑料切片来确定，切片厚度约25um，面积约15mm2，每次试验制备6个切片，在外护管的同一截面上均匀取样。碳黑含量测试按《聚乙烯管材和管件炭黑含量的测定(热失重法) 》GB/T13021执行。一定量的样品在氮气流中于550±50℃热解大约45min，并在900±50℃煅烧，根据热解和煅烧前后的质量差计算炭黑含量。熔体流动速率测试按《热塑性塑料熔体流动速率试验方法》GB/T3682-1983中试验条件执行。测试品在一定温度和负荷下，熔体每10min通过标准口模的重量或体积，其数值表示测试品在熔融状态时的粘流特性。拉伸屈服强度及断裂伸长率测试按《热塑性塑料管材-拉伸性能侧试-第2部分：硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）和高抗冲聚氯乙烯（PVC-HI）管材》GB/T8804.2执行。纵向回缩率测试按《聚乙烯(PE)管材纵向回缩率的测定》GB/T6671执行。将规定长度的试样，置于110±2℃或110±2℃的惰性液体中浸泡30min，在23±2℃条件下，测量浸泡前后标线间距离，回缩率按对原始长度的长度变化百分率计算。外护管长期机械性能测试按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》GB/T29047-2012执行。试样在恒温80±1℃，恒定拉力4.0MPa±0.04MPa下浸入含2.0%表面活性剂的水溶液中测试。硬质泡沫塑料保温层泡孔尺寸检测按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》GB/T29047-2012执行。在保温层中心沿径向取样，试样长度至少20mm。泡沫闭孔率检测按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》GB/T29047-2012执行，通过测定得到试样泡孔体积来确定多孔性，剩余体积为密闭泡孔和孔壁的体积。
