给水涂塑复合钢管

Coating plastic steel pipe water supply

一、执行标准

给水涂塑复合钢管执行标准为CJ/T120-2016，代替CJ/T120-2008，我国城镇建设行业标准，2016年01月27日发布，2016年07月01日实施。CJ/T120-2016《给水涂塑复合钢管》行业标准按照GB/T1.1给出的规则起草，是对CJ/T120-2008标准的修订，主要技术变化如下：增加了涂塑复合钢管适应范围；对涂塑钢管的分类和标记进行了划分；修改了涂塑复合钢管所用材料的要求；修改了涂塑前基管加工及表面处理的要求；修改了涂塑复合钢管的规格和涂层厚度；补充了试验方法中截取试样的有关规定；补充了出厂检验中的检验项目；增加了涂塑钢管涂层缺陷修补的规定。

二、范围

给水涂塑复合钢管的术语和定义、分类和标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存应按照CJ/T120-2016《给水涂塑复合钢管》行业标准的规定。给水涂塑复合钢管公称尺寸等于或小于DN2000，输送介质温度不高于45摄氏度，用于输送介质为水、气（或汽）的管道。

三、材料

1、工作钢管

工作钢管包括焊接钢管和无缝钢管，采用焊接钢管为工作钢管时，应符合GB/T3091的规定；采用无缝钢管为工作钢管时，应符合GB/T8163的规定；采用螺旋缝埋弧焊钢管作为工作钢管时，应符合SY/T5037的规定（经供需双方协商，也可以提供更高标准的螺旋钢管）。

2、钢制法兰

用于涂塑复合钢管连接的法兰的型式和尺寸应符合GB/T9119、GB/T9124的规定或其他相应标准的规定。

3、聚乙烯粉末

用于涂敷的聚乙烯粉末性能应符合CJ/T120-2016标准的规定，每种牌号的聚乙烯粉末应具有检验资质的第三方提供的性能检验报告。

4、环氧树脂粉末

用于涂敷的环氧树脂粉末性能应符合CJ/T120-2016标准的规定，每种牌号的环氧树脂粉末应具有检验资质的第三方提供的性能检验报告。

四、生产工艺

1、工作钢管入厂后要进行复检，复检合格后方可进行使用。

2、钢管使用前进行喷砂除锈处理，除锈后的钢管应满足要求。

3、将钢管进行恒温加热，加热时间40分钟，温度200-300摄氏度。

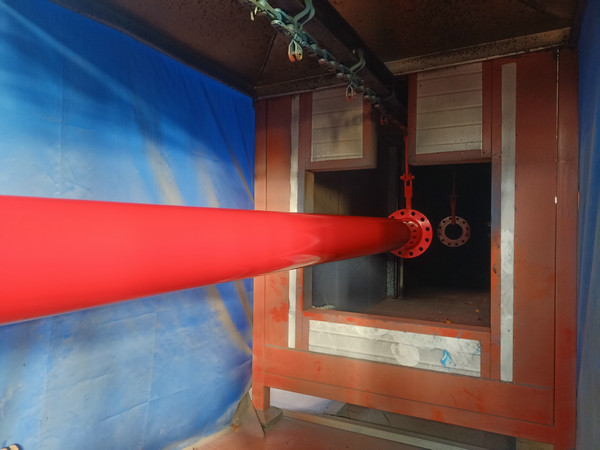

4、进行环氧树脂粉末或（和）聚乙烯粉末的钢管表面涂敷，涂敷应均匀。

5、自然冷却固化，固化后的涂塑钢管的涂层附着力强，耐腐蚀、耐磨损。

6、喷标识、成品入库。

五、技术要求

1、外观

a）涂塑钢管内外壁应平整光滑、色泽均匀，无划伤、针孔和粘附物等缺陷。b）DN≤150的涂塑钢管应为使用性平直，或经供需双方协议规定弯曲度指标；DN＞150的涂塑钢管弯曲度应不大于钢管全长的0.2％；两个端面与管轴线垂直。c）用于焊接连接的涂塑钢管应去除管端部位的内外涂层，管端预留长度为100-150mm。d）涂塑钢管涂层的颜色可由供需双方协商确定。

2、尺寸

内外涂层厚度应符合CJ/T120-2016《给水涂塑复合钢管》行业标准的规定，钢管外径、外径、长度应符合用户要求。

3、性能

a）内表面：针孔试验；附着力；弯曲性能；压扁性能；冲击性能；卫生性能性能指标应符合要求。

b）外表面：热镀锌层或外聚乙烯涂层、环氧树脂粉末涂层应符合要求。

六、标志、包装和运输

1、标志

检验合格的涂塑钢管，外壁应标注产品标志、生产企业名称、产品执行标准号等。

2、包装

直管的涂塑钢管采用六角打捆包装，打捆前管子两端应戴上塑料管帽或采取其他防护措施。每捆产品两端应各有一个合格证，合格证上应有以下内容：产品名称、规格、数量、标准编号、生产日期、检验标记、生产企业名称、地址和电话。DN≥300的涂塑钢管不进行打捆，对外塑料涂层应包装上保护层，焊有法兰的涂塑钢管两端应戴上保护套。

3、运输

涂塑钢管运输装车时要有防止外护层划伤的措施，装车后捆绑牢固，防止运输中剧烈撞击，装卸时不应抛摔，应使用尼龙带吊装。
