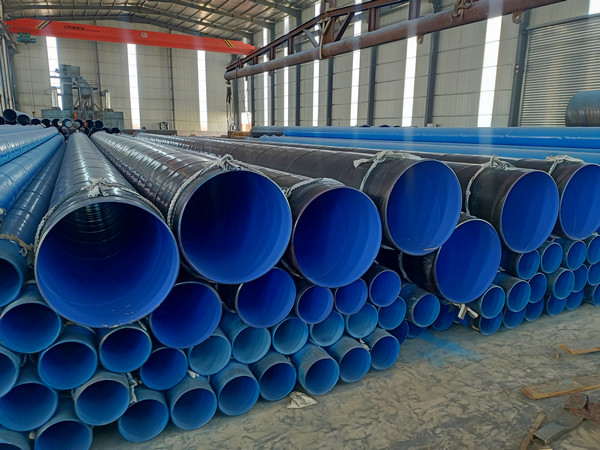

给水涂塑复合钢管的检测方法

为了验证给水涂塑复合钢管的质量是否合格，我们要对其进行检测，那么，给水涂塑复合钢管的检测方法有哪些，具体又是怎样进行检测的呢？今天，大家就听我来细细地讲解一下吧：

1、外观检查：

目测检查涂覆钢管的外观质量，试验结果应符合技术标准或订货合同的规定。

a）涂塑钢管内外壁应平整光滑、色泽均匀、无伤痕、针孔和粘附异物等缺陷。

b）公称外径小于等于DN150的涂塑钢管应为使用性平直或经供需双方协议规定的弯曲度指标；公称外径大于DN150的涂塑钢管弯曲度不应大于钢管全长的0.2％；两个端面应与钢管轴线垂直。

c）用于焊接连接的涂塑钢管应去除管端部位的内外涂层，管端预留长度为100-150mm。

d）涂塑钢管涂层的颜色可由供需双方协商确定。

2、厚度测量：

从涂覆钢管的两端取不同长度的两个横断面，在每个横断面用电磁测厚仪测量圆周上直交的任意四点的涂层厚度，试验结果应符合技术标准的规定。

3、针孔试验：

管段试件长度约为1000mm，用电火花检漏仪对钢管涂层在规定试验电压下进行检查，涂层厚度不大于0.4mm，试验电压为1500V，涂层厚度大于0.4mm，试验电压为2000V。检查有无电火花产生，试验结果应符合技术标准的规定。

4、附着力试验：

附着力试验按CJ/T120-2008中7.4.2进行，试验结果应符合CJ/T120-2016《给水涂塑复合钢管》标准中5.6的规定。

5.弯曲试验：

DN≤50mm的涂覆钢管进行弯曲试验。管段试件长度为(1200±100)mm。在温度为（20±5）℃的环境下，以钢管公称通径的8倍为曲率半径，弯曲角度为30°，在弯管机或模具上进行弯曲。弯曲试验时管内不带填充物，焊缝位于弯曲主面的侧面。试验后，从弯曲圆弧的中部将试件剖开，检查内涂层，试验结果应符合技术标准的规定。

6.压扁试验：

DN>50 mm的涂覆钢管进行压扁试验，管段试件尺寸长为（50±10）mm。在温度为（20±5） ℃的环境下，将试件置于两平板之间，在压力试验机上逐渐压缩至两平板间距离为试件外径的五分之四，压扁时涂覆钢管焊缝垂直于载荷施加方向。试验后，检查内涂层，试验结果应符合CJ/T120-2016《给水涂塑复合钢管》标准中5.8的规定。

7.压扁试验：

a）从测试的涂塑钢管任意位置切取长约50mm的试样，在常温下置于设备之间，在拉力试验机上渐渐压缩。

b）对聚乙烯涂层，两平板间距离控制为试样外径的2/3；对于环氧树脂涂层，两平板间距离控制为试样外径的4/5，压扁时涂塑钢管焊缝与压缩方向垂直。

c）压扁后观察内涂层有无裂纹和剥离现象。对于公称尺寸大于DN200的涂塑钢管可用DN150的涂塑钢管代替。

8.冲击试验

从涂覆钢管的任意位置切取长约100mm的试样，在温度为（20±5）℃的环境下，按规定进行冲击试验，观察内涂层的损坏情况。试验时，焊缝应在冲击面相反的方向，试验结果应符合CJ/T120-2016《给水涂塑复合钢管》标准中5.9的规定。

9.真空试验

管段试件长度为（500±50）mm，使用适当的措施堵住管道进出口，从进口逐渐增加负压至660mm汞柱，保持1min，验后检查内涂层，试验结果应符合5.10的规定。
