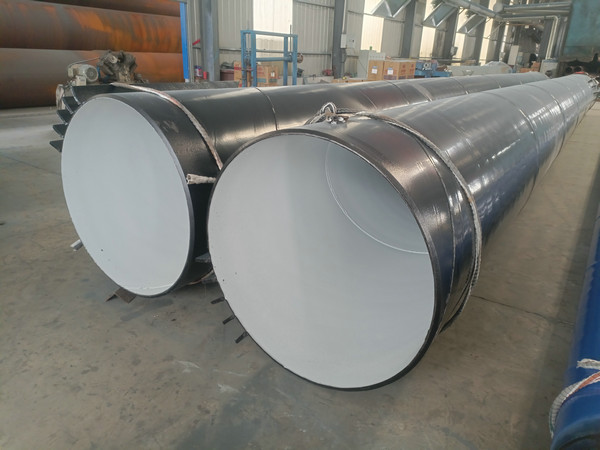

广西给水涂塑复合钢管的检测方法：一、厚度测量：从涂覆钢管的两端取不同长度的两个横断面，在每个横断面用电磁测厚仪测量圆周上直交的任意四点的涂层厚度，试验结果应符合技术标准的规定。二、针孔试验：管段试件长度约为1000mm，用电火花检漏仪对钢管涂层在规定试验电压下进行检查，涂层厚度不大于0.4mm，试验电压为1500V，涂层厚度大于0.4mm，试验电压为2000V。检查有无电火花产生，试验结果应符合技术标准的规定。三、附着力试验：附着力试验按CJ/T120-2008中7.4.2进行，试验结果应符合CJ/T120-2016《给水涂塑复合钢管》标准中5.6的规定。四、弯曲试验：DN≤50mm的涂覆钢管进行弯曲试验。管段试件长度为(1200±100)mm。在温度为（20±5）℃的环境下，以钢管公称通径的8倍为曲率半径，弯曲角度为30°，在弯管机或模具上进行弯曲。弯曲试验时管内不带填充物，焊缝位于弯曲主面的侧面。试验后，从弯曲圆弧的中部将试件剖开，检查内涂层，试验结果应符合技术标准的规定。五、压扁试验：1.从测试的涂塑钢管任意位置切取长约50mm的试样，在常温下置于设备之间，在拉力试验机上渐渐压缩。2.对聚乙烯涂层，两平板间距离控制为试样外径的2/3；对于环氧树脂涂层，两平板间距离控制为试样外径的4/5，压扁时涂塑钢管焊缝与压缩方向垂直。3.压扁后观察内涂层有无裂纹和剥离现象。于公称尺寸大于DN200的涂塑钢管可用DN150的涂塑钢管代替。六、冲击试验：从涂覆钢管的任意位置切取长约100mm的试样，在温度为（20±5）℃的环境下，按规定进行冲击试验，观察内涂层的损坏情况。试验时，焊缝应在冲击面相反的方向，试验结果应符合CJ/T120-2016《给水涂塑复合钢管》标准中5.9的规定。七、真空试验：管段试件长度为（500±50）mm，使用适当的措施堵住管道进出口，从进口逐渐增加负压至660mm汞柱，保持1min，验后检查内涂层，试验结果应符合标准规定。八、总结：广西给水涂塑复合钢管的检测方法是保证给水管道验收、竣工和安全运行的重要保障，严格按照检测方法和步骤来进行检测验收是必不可少一项工作。
