给水涂塑复合钢管试验方法

一、外观

涂塑钢管的外观可用目测和手感进行检验。

二、尺寸

1、涂塑钢管的涂层厚度用电磁测厚仪测量，在管子的两端测量圆周上直交的任意4点。

2、涂塑钢管的长度用精度为1mm的钢卷尺测量。

三、螺纹

涂塑钢管螺纹应按GB/T7306的规定，采用螺纹环规进行检验。

四、针孔试验

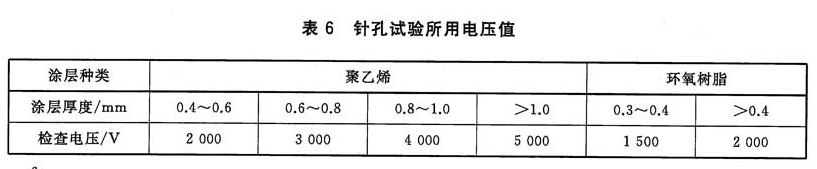

用电火花检测仪，对提供试验管的整个表面进行检查，检测有无电火花产生。针孔试验的电压值应符合表6的规定。

五、附着力

1、聚乙烯涂层附着力的测定应按附录A执行。

2、环氧树脂涂层附着力的测定应按附录B执行。

六、弯曲试验

1、从测试的涂塑钢管任意位置切取长约1200mm的试样，在常温下以基管外径的8倍，在弯管机上进行弯曲，弯曲时不带填充物。

2、对聚乙烯涂层弯曲角度为90°，对环氧树脂涂层弯曲角度为30°，弯曲时焊缝位于弯曲主面的外侧面。

3、试验后，从弯曲圆弧轴线的中部将试件剖开，检查内涂层有无剥离和裂纹出现。

七、压扁试验

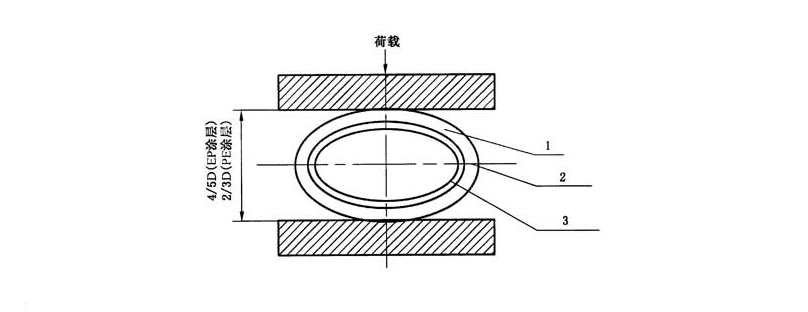

1、从测试的涂塑钢管任意位置切取长约50mm的试样，在常温下如图4置于两平板之间，在拉力试验机上渐渐压缩。

2、对聚乙烯涂层，两平板间距离控制为试样外径的2/3；对环氧树脂涂层，两平板间距离控制为试样外径的4/5，压扁时涂塑钢管焊缝与压缩方向垂直。

3、压扁后，观察内涂层有无裂纹和剥离出现。对于公称尺寸大于DN200的涂塑钢管可用DN150的涂塑钢管代替。

说明：

1—基管；

2——钢管焊缝；

3——塑料涂层。

图4压扁试验

八、冲击试验

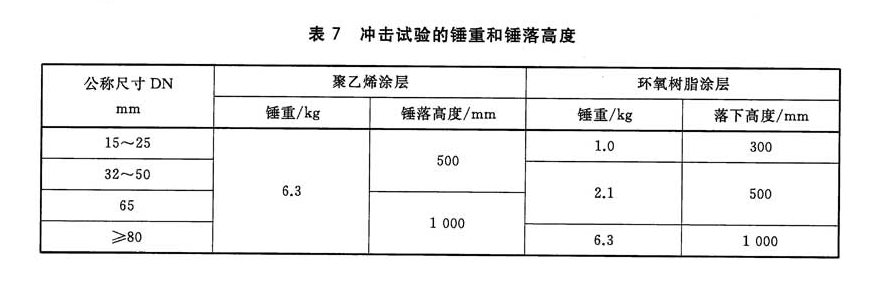

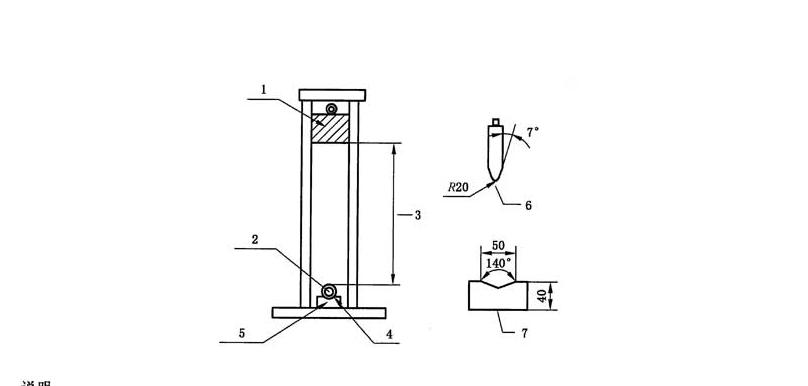

1、从检测的涂塑钢管任意位置切取长约100mm试样，在常温下如图5所示按表7规定进行冲击试验，此时焊缝应安置在与冲击面相反的方向。

2、试验后，检查内涂层有无裂纹和剥离出现。对于公称尺寸大于DN200的涂塑钢管可用DN150的涂塑钢管代替。

说明：

1——砝码；

2——实验管；

3——垂落高度；

4——钢管结合部；

5——钢制V形支承台；

6——砝码断面；

7——支承台断面。

图5 冲击试验

九、卫生性能

卫生性能试验应按GB/T 17219执行。

十、热镀锌层性能

热镀锌层性能试验应按GB/T3091执行。

十一、外表面塑料涂层性能

外表面塑料涂层性能试验应按7.4和7.5执行。
