国标钢塑复合管及管件的尺寸、重量及允许偏差

一、钢塑管

1、基管尺寸及允许偏差

基管尺寸及允许偏差应符合基管所执行文件的规定。

2、长度

a）通常长度

钢塑管的通常长度为3000mm~12000mm。

b）定尺长度

钢塑管的定尺长度一般为6000mm或12000mm。当公称尺寸不大于DN200时，其允许偏差为-0mm、+15mm。。mm;当公称尺寸大于DN200时，其允许偏差为-0mm、+50mm。

c）范围长度

钢塑复合无缝钢管可按范围长度供货，范围长度应在通常长度范围内。

二、管件

1、衬塑管件的尺寸和外形应符合附录B的规定。

2、沟槽式管接件的尺寸和外形应符合附录C的规定。

3、对焊管件的尺寸、公差及外形应符合GB/T12459的规定。管件的外径系列选择应与管道的外径系列一致或由供需双方协商确定。三、钢塑管及管件的塑层

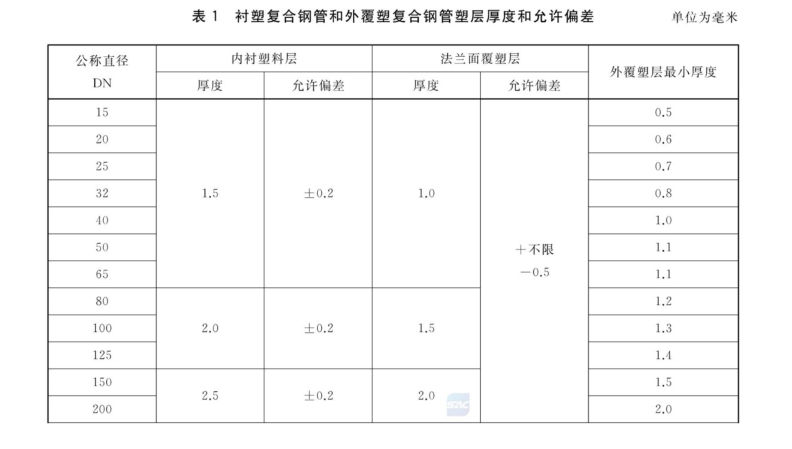

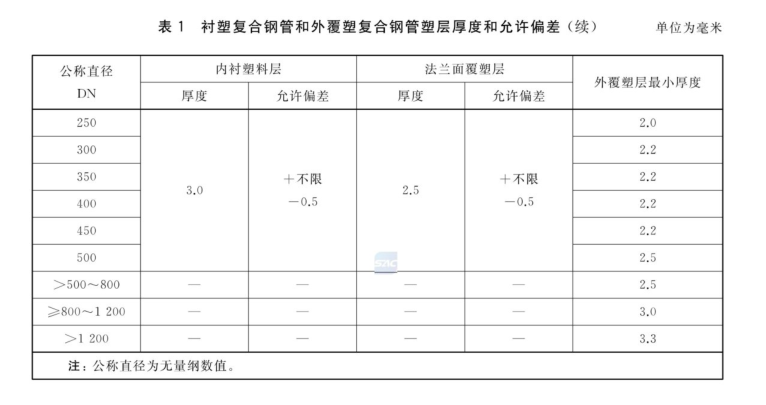

1、衬塑复合钢管和外覆塑复合钢管塑层厚度及允许偏差应符合表1的规定。

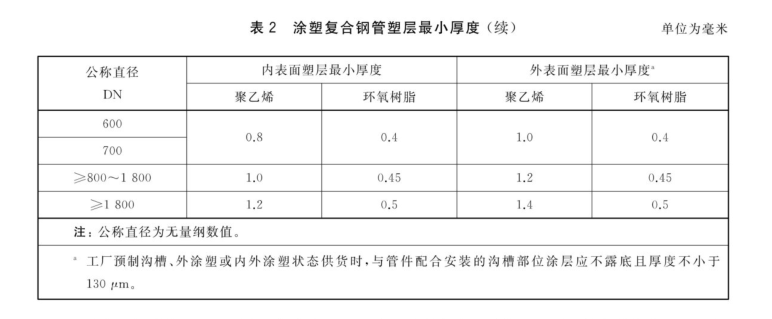

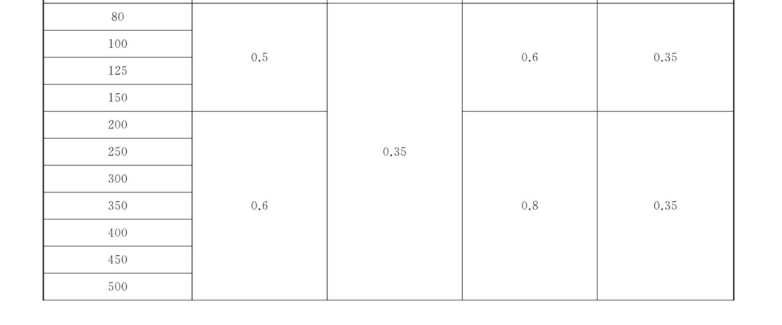

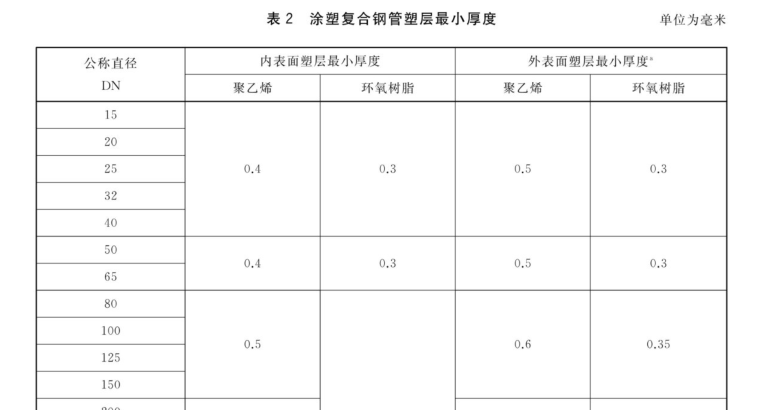

2、涂塑复合钢管的塑层最小厚度应符合表2的规定。

3、钢制对焊管件的塑层厚度应符合表2的规定。沟槽类涂塑管件的塑层厚度应符合附录C的规定。与钢塑复合管连接的法兰的衬塑塑层厚度应符合表1的规定，法兰的涂塑塑层厚度应符合表2的规定。

4、对于内衬塑外涂塑复合钢管、内涂塑外覆塑复合钢管等其他类型钢塑管，其内或外塑层厚度应分别符合表1和表2的规定。

四、重量

钢塑管按实际重量交货，也可按基管理论重量或长度交货。基管理论重量按基管所执行文件的相关规定进行计算。
