附 录 F

（规范性）

聚乙烯涂层的附着力测定方法

F.1 原理

聚乙烯涂塑层的附着力采用拉开法检测。试验时，先将聚乙烯涂塑复合钢管表面的涂塑层剥开10mm宽度，并用测力计的夹具夹住塑层，沿180°方向拉开，记录在拉开过程中测力计的最大拉力，并以此拉力与拉开塑层宽度的比值作为聚乙烯涂层的附着力。

F.2 试验仪器及工具

F.2.1最大量程为500N、最小刻度为10N的管形测力计。

F.2.2最小刻度为1mm的直尺。

F.2.3应能方便切割和划透覆塑层的裁刀。

F.3 试样

试样应是聚乙烯涂塑复合钢管直管的一部分，试样长度一般为100mm左右，并将其沿轴线纵向剖开；若采用试板代替，则试板长度为100mm，试板宽度为50mm。对于公称尺寸不小于DN200的涂塑复合钢管，可用同材质和涂塑工艺的DN150钢管代替进行试验，也可用在相同材质、同厚度的钢板上采用相同涂塑工艺的试板制作试样替代。

F.4 试验程序

F.4.1聚乙烯涂塑层的附着力用拉开法测试。

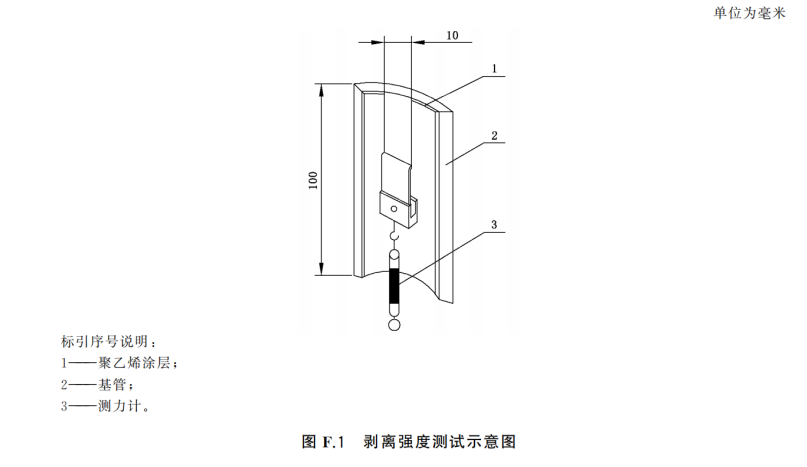

F.4.2如图F.1所示，用锋利的刀具沿着管轴方向在内外表面涂塑层上划开两道宽度为10mm的裂缝，划开时应划透塑层。

F.4.3揭起一端，不损伤涂塑层，用测力计的夹具夹住涂塑层，翻转180°逐渐用力剥下，观察并记录涂塑层发生剥离时的最大力。如果在拉的过程中塑层发生断裂，应视为有充分的附着力。

F.5 结果评定

测定时记录的最大力值与涂塑层的剥离宽度的比值，即为聚乙烯涂塑层的附着力，单位为N/cm。测定结果以3次测量的平均值表示。
