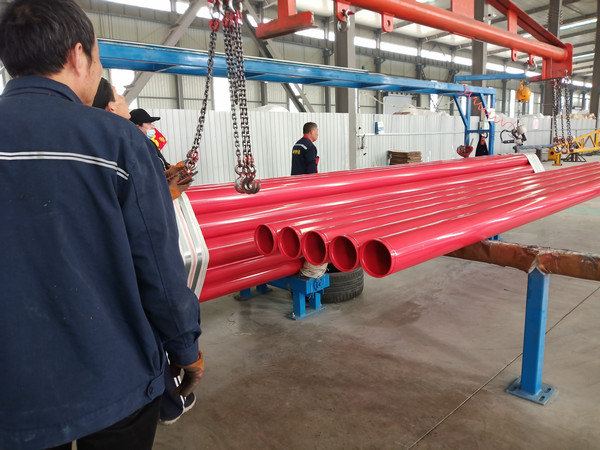

广西消防管道环氧树脂涂塑钢管的试验方法：1、外观：涂塑钢管的外观可用目测和手感进行检验。2、尺寸：涂塑钢管的涂层厚度用电磁测厚仪测量，在管子的两端测量圆周上直交的任意4点。涂塑钢管的长度用精度为1mm的钢卷尺测量。3、螺纹：涂塑钢管螺纹应按GB/T7306的规定，采用螺纹环规进行检验。4、针孔试验：用电火花检测仪，对提供试验管的整个表面进行检查，检测有无电火花产生。针孔试验的电压值应符合CJ/T120-2016《给水涂塑复合钢管》行业标准的规定。5、附着力：聚乙烯涂层附着力的测定应按CJ/T120-2016《给水涂塑复合钢管》行业标准中的附录A执行；环氧树脂涂层附着力的测定应按附录B执行。6、弯曲试验：从测试的涂塑钢管任意位置切取长约1200mm的试样，在常温下以基管外径的8倍，在弯管机上进行弯曲，弯曲时不带填充物。对聚乙烯涂层弯曲角度为90°，对环氧树脂涂层弯曲角度为30°弯曲时焊缝位于弯曲主面的外侧面。试验后，从弯曲圆弧轴线的中部将试件剖开，检查内涂层有无剥离和裂纹出现。7、压扁试验：从测试的涂塑钢管任意位置切取长约50mm的试样，在常温下如图4置于两平板之间，在拉力试验机上渐渐压缩。对聚乙烯涂层，两平板间距离控制为试样外径的2/3；对环氧树脂涂层，两平板间距离控制为试样外径的4/5，压扁时涂塑钢管焊缝与压缩方向垂直。压扁后，观察内涂层有无裂纹和剥离出现。对于公称尺寸大于DN200的涂塑钢管可用DN150的涂塑钢管代替。8、冲击试验：从检测的涂塑钢管任意位置切取长约100mm试样，在常温下如图5所示按表7规定进行冲击试验，此时焊缝应安置在与冲击面相反的方向。试验后，检查内涂层有无裂纹和剥离出现。对于公称尺寸大于DN200的涂塑钢管可用DN150的涂塑钢管代替。
