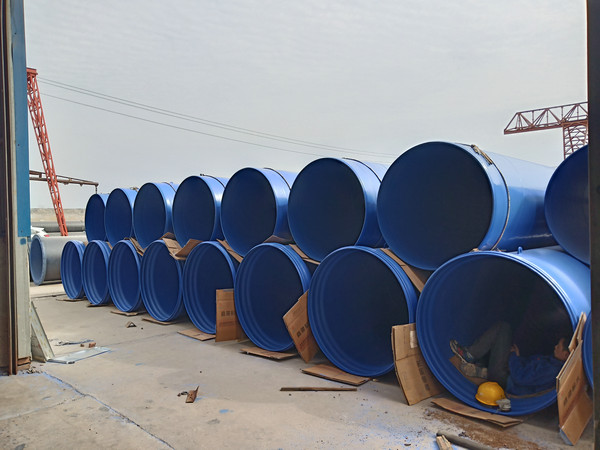

AWWA美国水厂协会标准环氧涂层和衬里要求：1、设备：抛丸喷砂除锈和环氧树脂涂敷设备应符合设计、制造和条件，以符合程序，并获得AWWA美国水厂协会标准规定的结果。2、材料和工艺：a）材料：所使用的材料应符合标准的规定，材料应符合《安全饮用水法》和其他适用的水系统联邦条例的要求。b）认证：如果衬里系统与饮用水接触，则应认证为NSF/ANSI标准61。c）人员：热熔融环氧树脂粉末涂敷的整个操作应有受过专业培训过，并合格的工人进行操作。3、环氧体系：a）环氧树脂粉粉末中有粘接材料、固化剂、催化剂、填料、色素、控流剂和防紫外线剂。环氧树脂粉末材料，用到钢管预热面上后，能均匀的粘合在一起并固化，均匀的形成一层保护膜，达到AWWA美国水厂协会标准的要求。b）保质期：环氧树脂粉末应在制造商规定的温度或以下的原始密封中储存，并应在制造商规定的保质期内使用。c）采用静电喷涂、流化床喷涂或气喷涂，将环氧树脂粉末喷到预热的钢管表面上后固化，均能形成均匀的方法涂层，涂层应符合标准规定。4、环氧应用：a）概要：当衬里和外涂层都要涂敷环氧树脂粉末时，最好现将钢管预热到规定的温度，先涂上衬里，然后立即涂塑外涂层。这过程中要求增加温度，所以熔融粘接环氧涂层必须在做其它涂层或衬里时就做完，直到这些涂层和衬层能抵抗住过程的热量。b）钢管表面：表面状态：要涂敷和内衬的表面，以及仅涂敷的钢管内部表面，应不含泥浆、磨漆、蜡、煤焦油、油渍，以及在环氧树脂粉末应用温度下可能燃烧的任何外来材料或可燃污染物。在抛丸喷砂除锈之前，表面应进行检查，如果需要，应按照SSPC-SP1进行预洗，以清除油、油渍和松散附着的沉积物。可见油点和油脂应通过溶剂擦拭去除，只应使用符合现行标准且不留下残留物的溶剂。加热以去除水和冰，只要管段、配件或特殊预热均匀，以避免变形。如果在鼓风清洗后存在氯化物或其他无机污染物，则可能需要通过化学热处理、水冲洗或其他可接受的方法去除。磨料抛丸清洁：基管的钢管表面应按照SSPC-SP10/NACE.2进行磨料喷砂，除非买方另有规定。锚纹深度为1.5密尔至4.0密尔（38-102微米），根据ASTMD4417测量。
