CJ/T120-2016给水涂塑复合钢管质量要求

一、外观

1.涂塑钢管内外壁应平整光滑、色泽均匀，无伤痕、针孔和沾附异物等缺陷。

2.DN<150的涂塑钢管应为使用性平直，或经供需双方协议规定弯曲度指标；DN>150的涂塑钢管弯曲度应不大于钢管全长的0.2%；两个端面应与管轴线垂直。

3.用于焊接连接的涂塑钢管应去除管端部位的内外涂层，管端预留长度为100mm~150mm。

4.涂塑钢管涂层的颜色可由供需双方协商确定。

二、尺寸

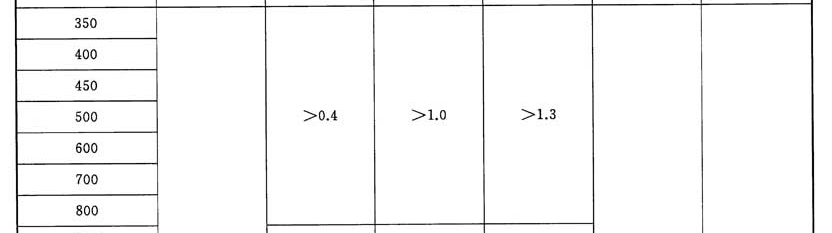

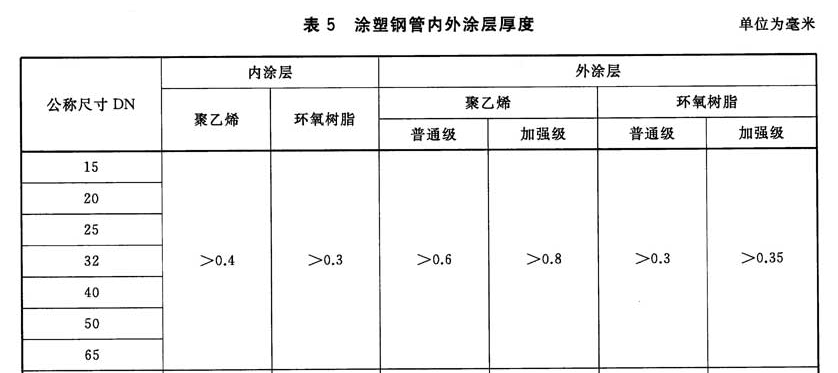

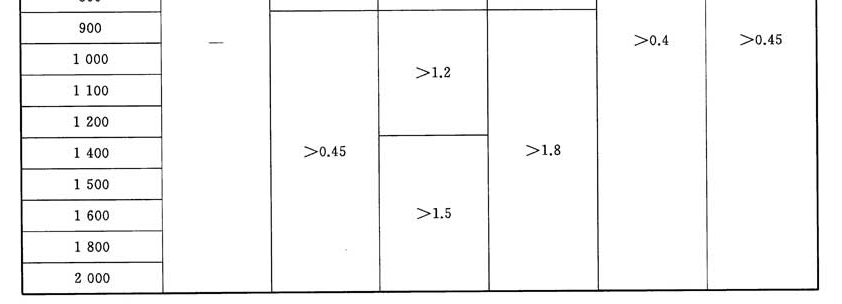

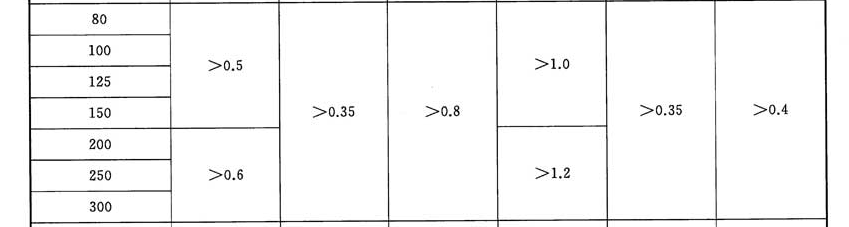

1. 涂塑钢管内外涂层的厚度应符合表5的规定。











2.公称尺寸不大于DN150的涂塑钢管定尺长度宜为6m，其全长允许偏差为0~+20mm；公称尺寸大于DN150时宜为6m~12m，也可按供需双方协定的定尺交货，其允许偏差为定货长度的（0~2)%。

三、螺纹

1.涂塑钢管不宜带螺纹交货。

2.涂塑钢管可根据用户要求带螺纹交货，螺纹应符合GB/T 7306的规定。

四、性能

1.内表面

针孔试验：涂塑钢管内表面宜用电火花检测仪检测，无电火花产生。

附着力：聚乙烯涂层附着力应不小于30N/cm;环氧树脂涂层附着力应不低于3级。

弯曲性能：公称尺寸不大于DN50的涂塑钢管按7.6进行弯曲后，涂层不应发生裂纹或剥离。

压扁性能：公称尺寸大于DN50的涂塑钢管按7.7进行压扁后，涂层不应发生裂纹或剥离。

冲击性能：涂塑钢管按7.8进行冲击试验后，涂层不应发生裂纹或剥离。

卫生性能：输送饮用水的涂塑钢管卫生性能应符合GB/T17219的规定。

2.外表面

涂塑钢管外表面为热镀锌层的应符合GB/T3091中对镀锌钢管的规定。

涂塑钢管外表面为聚乙烯、环氧树脂涂层的应根据7.4和7.5进行试验，并符合6.4.1.1和6.4.1.2的规定。

涂塑钢管外表面为其他材料的防腐层（如二层结构、三层结构挤压聚乙烯防腐层）应符合国家现行相关标准的规定。
