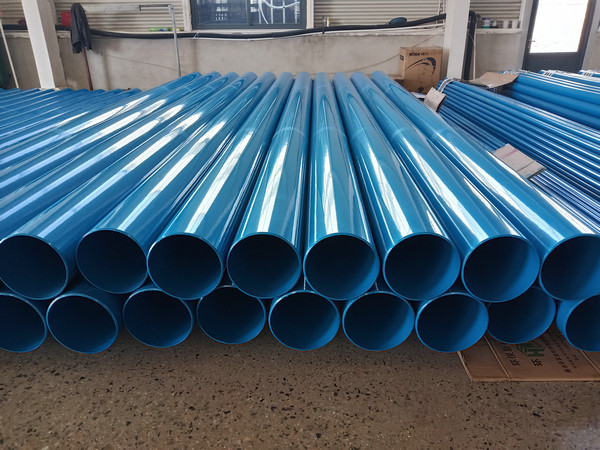

市政给水涂塑复合钢管先要对基管做预处理-对钢管进行打磨-将打磨好的钢管放入电热烘箱进行预热，当温度达到230-250摄氏度（一般预热一个半小时左右）-对预热好的钢管进行涂装-涂装好后，放入固化箱固化（当温度达到200度时保持15分钟）-成品。涂塑复合钢管喷涂后，加热设备预热到180度对喷涂好的基材进行固化，喷涂的时候环氧树脂粉末还没有的熔结于基材内外壁，经过30分钟的预热固化，使环氧树脂内的固化剂固化，使得内外壁的涂层附着力更强。内外涂环氧树脂钢管基管在涂塑前应采用喷砂工艺，以去除金属表面的铁锈、油污和镀锌层，一般称为表面预处理。建筑行业对表面预处理无量化指标要求，环氧树脂性能：(1)力学性能高：环氧树脂具有很强的内聚力，分子结构致密，所以它的力学性能高于酚醛树脂和不饱和聚酯等通用型热固性树脂。(2)附着力强：环氧树脂固化体系中含有活性极大的环氧基、羟基以及醚键、胺键、酯键等极性基团，赋予环氧固化物对金属、陶瓷、玻璃、混凝士、木材等极性基材以优良的附着力。(3)固化收缩率小：一般为1%-2%，是热固性树脂中固化收缩率小的品种之一，线胀系数也很小，所以固化后体积变化不大。(4)工艺性好：环氧树脂固化时基本上不产生低分子挥发物，所以可低压成型或接触压成型。
